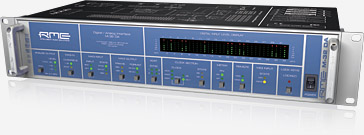

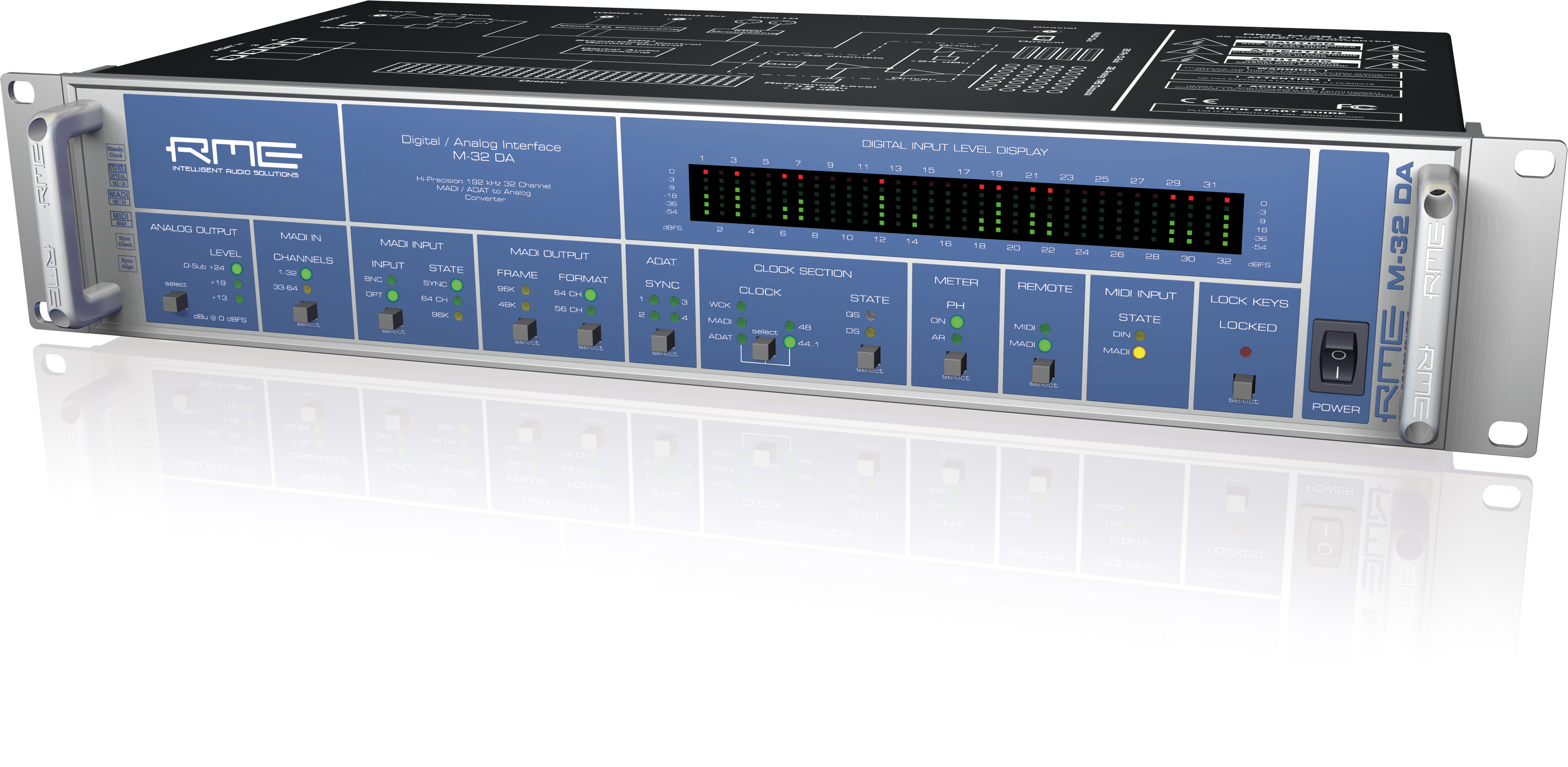

RME M-32 DA / M-16 DA

M-32 DA

Überblick

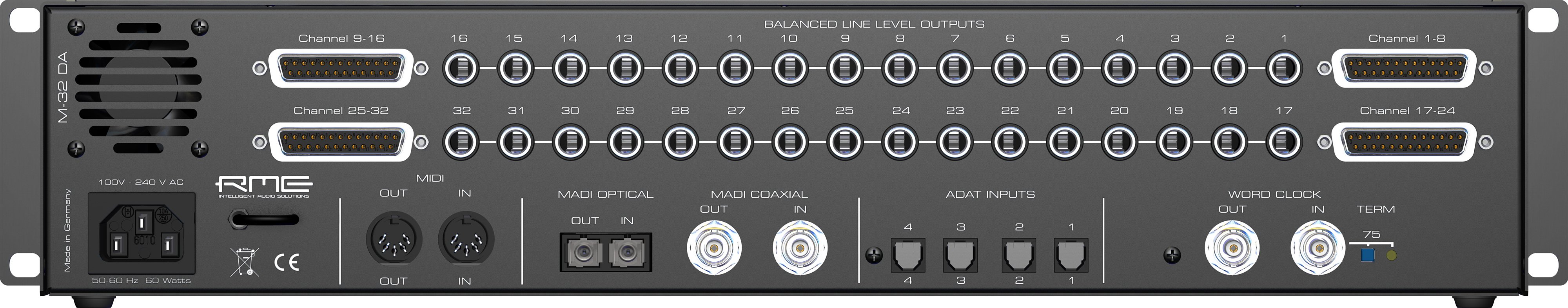

Connectivity

  • M-32 DA: 32 x Analog Out
  • M-16 DA: 16 x Analog Out
  • 1 x MADI I/O (optisch und koaxial)
  • 4 x ADAT In (TOSLINK)
  • MIDI I/O (5-pol. DIN)
  • Wordclock I/O (BNC)

RMEs M-32 DA ist ein 32-kanaliger High-End DA-Wandler mit einfacher Bedienung und doch umfassender Ausstattung. Das Gerät vereint exzellente analoge Schaltungstechnik mit überragenden AD-Wandlern der neuesten Generation, und bietet im Zusammenspiel mit der integrierten SteadyClock eine DA-Wandlung auf höchstem Niveau - und das gleich 32 mal!

Die M-Serie stellt eine unübertroffen flexible Grundlage bei der Realisierung von Multikanal-Setups in professionellen Studios, auf der Bühne und im Broadcast-Bereich dar. 16, 32, 48 und 64 Kanäle Digital/Analog-Wandlung sind durch Kombinationen von M-32 DA und M-16 DA auf verschiedene Weise möglich - so wie es die Anwendung erfordert, und so wie es das Budget erlaubt. Drei Hardware-Referenzpegel bis zu +24 dBu, MADI I/O und ADAT-Eingang mit bis zu 192 kHz, Ausgänge per 6,3 mm Klinkenbuchsen und D-Sub, Fernbedienung über MIDI, Betrieb über einen grossen Netzspannungsbereich sowie ein nur 2 HE hohes Gehäuse machen das Gerät einzigartig.

Der M-32 DA erweitert RMEs MADI-Line um unübertroffen günstige Mehrkanalwandlung auf Referenz-Niveau!

Die Highlights:

* Der M-16 DA ist komplett identisch zum M-32 DA. Ausnahmen:

Top

Merkmale

M-32 DA

Der M-32 DA bietet auf nur zwei HE eine aussergewöhnliche DA-Wandlung von ADAT und MADI. Die symmetrischen analogen Ausgänge nutzen RMEs Referenzdesign aus dem ADI-8 QS und garantieren damit hervorragende Rausch- und Klirrwerte. Es stehen drei verschiedene Ausgangspegel zur Verfügung, um eine optimale Anpassung auf analoger Ebene zu gewährleisten. Als Wandler kommen DA-Wandler der neuesten Generation mit bis zu 192 kHz Samplefrequenz zum Einsatz, bei Rauschabständen von 118 dBA.

SteadyClock(TM) garantiert aufgrund der effizienten Jitterunterdrückung optimalen Klang, unabhängig von der Qualität der externen Clock. Die integrierte Intelligent Clock Control zeigt den aktuellen Clock-Status nicht nur eindeutig an, sondern hält auch bei Ausfall der Clockquelle die zuletzt als gültig erkannte Eingangsfrequenz. Von anderen RME-Produkten bekannte und bewährte Technologien wie SyncCheck® sorgen für eine leichte Erkennung von Fehlerzuständen.

Alle Geräte der M-Serie sind komplett per MIDI fernsteuer- und konfigurierbar. Der gesamte Zustand des Gerätes, inklusive der Anzeigen der Frontplatte, ist per MIDI abfragbar. Jedes Gerät kann mit einer eigenen ID versehen werden, was auch eine getrennte Fernsteuerung mehrerer Geräte über nur einen MIDI-Kanal ermöglicht. Dank einer mitgelieferten Software steht einer einfachst zu bedienenden Fernsteuerung auf Windows und Mac Computern nichts im Weg. Gleichzeitig werden MIDI-Daten per MADI übertragen (MIDI Extender).

Die M-Serie besitzt je einen koaxialen und optischen MADI-Eingang. Bei Ausfall eines Signals schaltet eine automatische Eingangsumschaltung sofort auf den anderen Eingang um, wenn dort ein gültiges Signal anliegt.

Dank der vier ADAT Eingänge ist der M-32 DA ohne Probleme an anderes Studio-Equipment anschließbar. Eine unschlagbare Kombination ergibt sich mit RMEs HDSPe RayDAT. Diese Kombo kann mittels preiswerter Lichtleiter 32 Kanäle gleichzeitig aus dem Mac oder PC ausspielen, zu einem unschlagbar günstigen Preis.

Alle Einstellungen werden beim Ausschalten gespeichert.

Top

Kaskadierung

Der MADI-Eingang dient als optionale Clockquelle, als Quelle der zu wandelnden Audiodaten und als Durchschleifeingang. Da ein M-32 DA oder M-16 DA nicht alle 64 Kanäle des MADI-Signals wandelt, schleift das Gerät alle Kanäle des MADI-Eingangssignales zum MADI-Ausgang durch. So lassen sich über zusätzliche M-32 DA oder M-16 DA weitere Kanäle wandeln. M-32 DA und M-16 DA lassen sich bis zum Maximum von 64 Kanälen frei kombinieren: Ein M-32 DA mit einem oder zwei M-16 DA ist genauso möglich wie bis zu vier M-16 DA.

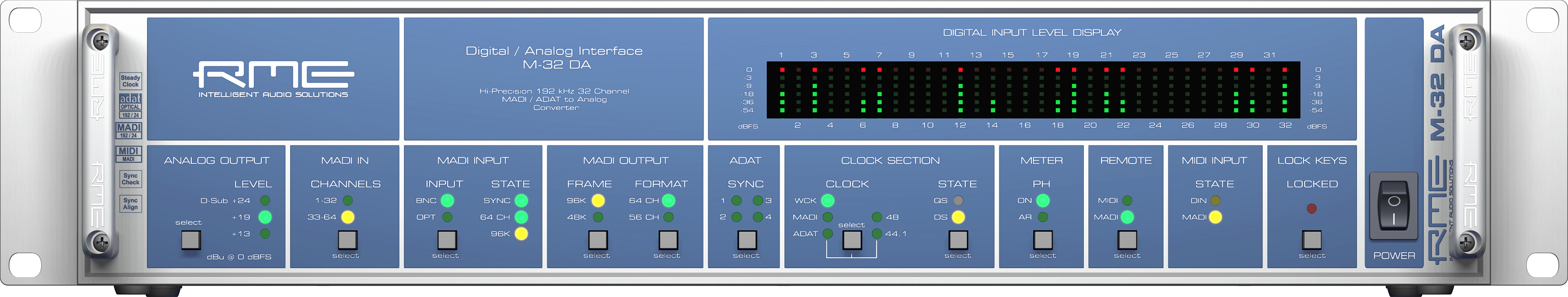

Da MADI grosse Distanzen überbrückt können auch die gleichen Kanäle erneut gewandelt werden, so dass das gleiche Signal elektrisch getrennt an mehreren Orten zur Verfügung steht. Die Kanalauswahl erfolgt komfortabel und unmissverständlich direkt auf der Front.

Top

Hinweise

Die mit MADI erzielbare Kanalzahl ist abhängig von der Samplefrequenz. Bei 48 kHz sind es 64, bei 96 kHz 32, bei 192 kHz 16 Kanäle. Damit kann der M-32 DA bei 192 kHz nur als 16-Kanal Wandler arbeiten.

Die mit ADAT erzielbare Kanalzahl ist abhängig von der Samplefrequenz. Bei 48 kHz sind es 8, bei 96 kHz 4, bei 192 kHz 2 Kanäle pro Port. Damit kann der M-32 DA bei 192 kHz über seine vier ADAT Eingänge maximal 4 x 2 = 8 Kanäle empfangen.

Top

Technische Daten

Eingang DA: 4 x ADAT optical, 1 x MADI optical/coaxial

Ausgang DA: 6,3 mm Stereoklinke servosymmetrisch bis +21 dBu. 25 pol. D-Sub, symmetrisch bis +24 dBu

Rauschabstand DA (SNR): 114 dB RMS unbewertet, 118 dB(A)

THD DA: < -104 dB (< 0,00063 %)

THD+N DA: < -100 dB (< 0,001 %)

Übersprechdämpfung DA: > 110 dB

Frequenzgang DA, -0,5 dB: 5 Hz - 22 kHz (48 kHz); -0,5 dB: < 5 Hz - 34 kHz (96 kHz); -1 dB: < 5 Hz - 50 kHz (192 kHz)

Ausgangspegel bei 0 dBFS: +24 dBu, +19 dBu, +13 dBu

Samplefreq.: 44.1, 48, 88.2, 96, 176.4, 192 kHz, variabel (Sync/WC)

Jitter: Typisch < 1 ns für intern, Wordclock In, ADAT In und MADI In

Jitter: alle PLLs arbeiten selbst bei 100 ns Jitter störungsfrei

Jitterunterdrückung bei externer Clock: > 30 dB (2,4 kHz)

Stromversorgung: Internes Schaltnetzteil, 100 V - 240 V AC, 60 Watt

Abmessungen (BxHxT): 483 x 88 x 200 mm
