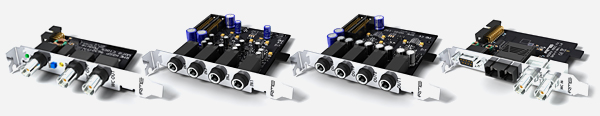

RME bietet verschiedene Expansion Boards, mit denen sich die internen Karten der Hammerfall, HDSP, HDSPe und DIGI96 Serie um weitere beziehungsweise andere Schnittstellen erweitern lassen.
Das TEB (TDIF Expansion Board) verwandelt den auf vielen Karten vorhandenen internen ADAT I/O in eine externe TDIF-Schnittstelle.
AI4S-192 AIO und AO4S-192 AIO versehen die HDSP 9632 und HDSPe AIO mit zusätzlichen analogen Ein- und Ausgängen in echter Studioqualität.
Das Word Clock Modul WCM ergänzt die HDSP9632, HDSPe AIO und HDSPe RayDAT mit einem Word Clock Eingang und zwei Ausgängen in professioneller Qualität.
HDSP 9632 / HDSPe AIO: Über ein Flachbandkabel können je ein AI4S-192 AIO und ein AO4S-192 AIO angeschlossen werden, für maximal 6 analoge Eingänge und/oder Ausgänge. Ein TEB kann an die internen ADAT-Ports angeschlossen werden. Das WCM stellt einen Wordclock Eingang und zwei Ausgänge bereit. Alle Optionen sind gleichzeitig nutzbar.
HDSP 9652: Es lassen sich maximal zwei TEBs gleichzeitig anschliessen und betreiben.
Hammerfall DSP Multiface / Digiface Multiface und Digiface arbeiten mit der Hammerfall DSP PCI Karte. Diese Karte besitzt keine internen Ein- und Ausgänge. Daher lassen sich auch keine Expansion Boards anschliessen.
Bei diesen Optionen für die HDSP 9632 und HDSPe AIO handelt es sich um zwei analoge Erweiterungsboards in Form eines Slotbleches mit jeweils 4 Stereo-Klinkenbuchsen. Das Modul AI4S-192 AIO bietet vier servosymmetrische Eingänge, das Modul AO4S-192 AIO vier servosymmetrische Ausgänge. Damit lassen sich maximal 6 analoge Eingänge und/oder Ausgänge verwirklichen (inklusive der 2 Kanäle auf der Karte).
Alle I/Os bieten exakt die gleiche Technik wie der Onboard-Stereo-Analog I/O der HDSPe AIO, also 192 kHz, symmetrischer Anschluss und die Nutzung dreier Referenzpegel, deren Auswahl im Settingsdialog erfolgt.
Beide Module können einzeln oder gemeinsam angeschlossen werden. Die Darstellung der Kanäle in TotalMix ändert sich automatisch.
Hinweis: AI4S-192 und AO4S-192 (ohne die Endung AIO) funktionieren nur mit der HDSP 9632. Die aktuellen Expansion Boards mit der Endung AIO funktionieren mit beiden Karten.
Ausführliche Informationen enthalten die Handbücher:

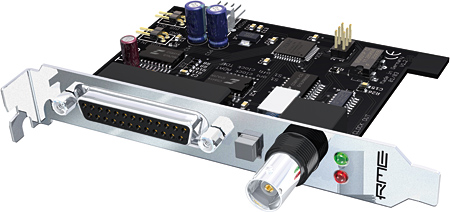

Das TEB (TDIF Expansion Board) versieht alle ADAT-fähigen RME-Karten mit einer 8-kanaligen TDIF Schnittstelle. Manuelle Wahl der Clock Referenz, Status-Leuchtdioden und ein Wordclock-Ausgang lassen dabei keine Wünsche offen.
Das TEB ist auf maximale Flexibilität ausgelegt. So lässt es sich mit der Hammerfall Serie und der HDSP 9652 auch mit einer Samplefrequenz von 88,2 kHz und 96 kHz betreiben. Entsprechend der TDIF-Spezifikation werden dabei im Double Line Betrieb zwei Kanäle Single Speed zu einem Kanal Double Speed zusammengelegt. Es sind daher bei 88,2/96 kHz bis zu 4 Kanäle nutzbar.
Die Montage erfolgt komfortabel per Slotblech, ein PCI-Steckplatz auf dem Motherboard wird nicht benötigt. Der integrierte Clock Select Schalter wählt die TDIF Clock-Referenz, und vermeidet so Clockprobleme selbst mit 'problematischen' TDIF-Geräten.
Der Einsatz des Expansion Boards ist dank des übersichtlichen Settings Dialoges der RME-Karten einfach und unkompliziert. Das TEB arbeitet wie jedes andere Gerät mit ADAT Ein- und Ausgang, nur dass es intern zur Verfügung steht. Der Eingangswahlschalter ist also auf 'Internal' zu stellen.
Das TEB bezieht seine Clock wahlweise von der Karte oder vom externen TDIF-Gerät. Dies wird über den Schalter am Slotblech eingestellt.
Im Eingangsstatus wird der gewählte Eingang (Internal), die aktuelle Samplefrequenz (44,1/48) und das Format (Adat) angezeigt. Der ADAT-Ausgang aller RME-Karten arbeitet parallel zum TDIF-Ausgang. Werden Hammerfall oder HDSP 9652 im Double Speed Modus genutzt, setzt das TEB dies automatisch auf 4 Kanäle Double Line um.
TDIF Port: D-Sub 25-pol.
Unterstützte Samplefrequenzen: 44,1 kHz, 48 kHz, Varispeed (33 - 57 kHz)
Double Line Mode: 4 Kanäle bei 88,2 kHz und 96 kHz (nicht bei DIGI96 Serie)
Ausgang Wordclock: BNC, niederohmige Treiberstufe, 4 Vss an 75 Ohm, Kurzschlussfest
Sync Quelle: ADAT (Host/Karte) oder TDIF
Stromversorgung: über 3,5" Floppy Stecker, 5 V DC, 100 mA
Standard Slotblech, Maße Platine (BxT): 75 x 95 mm
2 interne Anschlusskabel 2-polig, 1 internes Anschlusskabel 3-polig, 1 Adapterkabel 5 1/4" auf 2 x 3,5" im Lieferumfang
Ausführliche Informationen enthält das TEB-Handbuch.
Das Word Clock Modul (WCM) stellt einen galvanisch getrennten Wordclock-Eingang und zwei Wordclock-Ausgänge (jeweils BNC-Anschlüsse) zur Verfügung. Die beiden Ausgänge besitzen eigene Treiberbausteine und sind extrem jitterarm. Über einen Druckschalter wird für den hochohmigen Eingang eine Terminierung mit 75 Ohm aktiviert. Die auf der PCI-Karte befindliche SteadyClock garantiert exzellentes Verhalten in allen Clock-Modi. Aufgrund der effizienten Jitterunterdrückung kann jegliches Clocksignal gesäubert, aufgefrischt, und als Referenzclock an den zwei Ausgängen bereitgestellt werden.
Die Montage erfolgt komfortabel per Slotblech, ein Steckplatz auf dem Motherboard wird nicht benötigt. Das Modul wird intern per Flachbandkabel über den integrierten 10-pin-Anschluss mit der jeweiligen PCI-Karte verbunden und ist danach sofort einsatzbereit. Die Treiber der Karte sind für den Betrieb mit dem WCM bereits vorbereitet. Dank mehrerer Kontroll-LEDs (Betriebsspannung, Terminierung, Lock), und dem hochintegrierten Konzept, ist Installation, Inbetriebnahme und Anwendung einfach und unkompliziert.
Ausführliche Informationen enthält das Handbuch des 9632 WCM.
