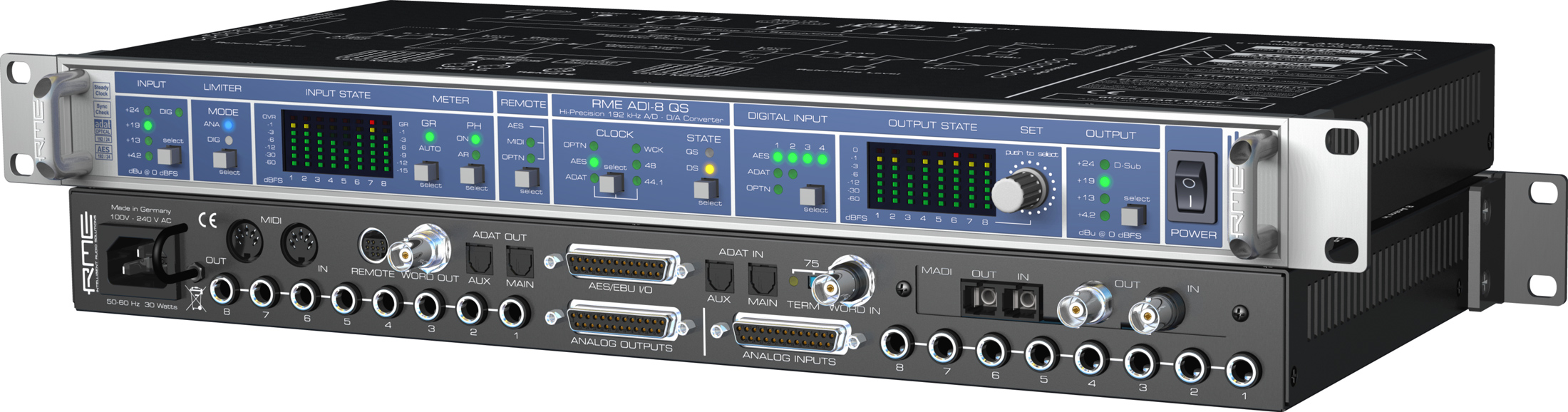

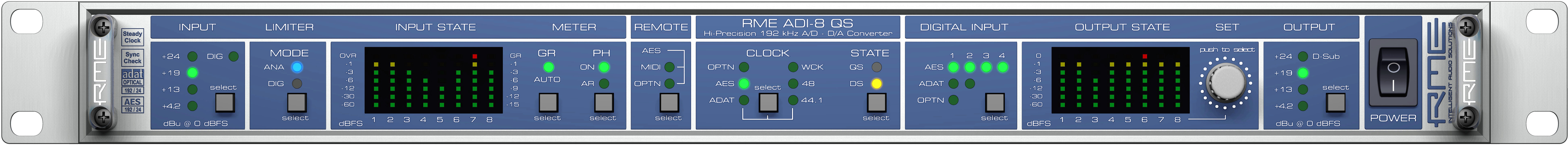

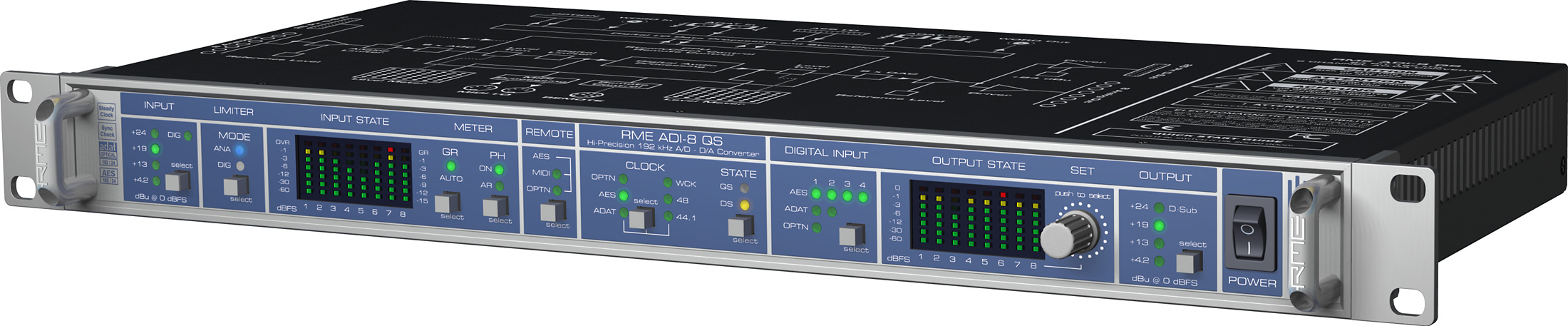

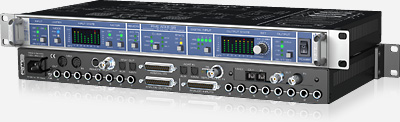

RMEs ADI-8 QS ist ein 8-kanaliger High-End AD/DA-Wandler mit konkurrenzloser Ausstattung. Das Gerät vereint exzellente analoge Schaltungstechnik mit überragenden Low Latency AD/DA-Wandlern der neuesten Generation, und bietet im Zusammenspiel mit der integrierten SteadyClock eine AD- und DA-Wandlung auf allerhöchstem Niveau.
Analoge und digitale Limiter, vier Hardware-Referenzpegel bis zu +24 dBu, AES/EBU und ADAT I/O (optional MADI I/O) mit bis zu 192 kHz, Fernbedienung über MIDI, digitales Input und Output Trimming für volle Pegelkalibrierung, Lautstärkeeinstellung gesamt und gesamt relativ für alle 8 analogen Ausgänge, digitaler Durchschleifmodus, Betrieb über einen grossen Netzspannungsbereich und viele weitere Merkmale machen den QS einzigartig.
Der ADI-8 QS ist RMEs Referenz - Höchstleistung in jedem Detail, mit einem unübertroffenen Preis-/Leistungsverhältnis!
Die Highlights:
Der ADI-8 QS bietet auf nur einer HE eine aussergewöhnliche AD/DA-Wandlung von/zu AES und ADAT (optional MADI), mit bis zu 192 kHz. Die symmetrischen analogen Ein- und Ausgänge nutzen RMEs bekannte Schaltungstechnik und garantieren damit hervorragende Rausch- und Klirrwerte. Insgesamt stehen jeweils vier verschiedene Ein- und Ausgangspegel zur Verfügung, um eine optimale Anpassung auf analoger Ebene zu gewährleisten. Als Wandler kommen AD/DA-Wandler der neuesten Generation mit bis zu 192 kHz Samplefrequenz, bei Rauschabständen von 120 dBA, zum Einsatz.
SteadyClock(TM) garantiert aufgrund der effizienten Jitterunterdrückung optimalen Klang unabhängig von der Qualität der externen Clock. Zusätzlich sorgt
Intelligent Clock Control (ICC)
Intelligent Clock Control (ICC)
Die konsequente Weiterentwicklung unserer einmaligen SyncCheck- und
AutoSync-Technologie findet sich in der neuen Intelligent Clock Control.
Das Gerät zeigt mit Hilfe blinkender LEDs jeden Clock-Status
nicht nur eindeutig an, sondern hält auch bei Ausfall der Clockquelle die zuletzt
als gültig erkannte Eingangsfrequenz. Damit bieten RME-Interfaces trotz
zahlreicher digitaler Eingänge einen kinderleichten Umgang mit den zur Verfügung
stehenden Clocks, sowie eine bestmögliche Unterstützung beim korrekten
Clock-Setup.
bei einem Ausfall des Eingangssignales für ein Halten der zuletzt als gültig erkannten Samplefrequenz.
Die von anderen RME-Produkten bekannten und bewährten Technologien wie
SyncCheck
SyncCheck
Bei der gleichzeitigen Nutzung mehrerer digitaler Quellen ist es nicht nur wichtig, dass
jeder Eingang sauber gelockt ist. Vielmehr müssen die Signale untereinander unbedingt
synchron sein, sonst treten Aussetzer und Knackser auf.
RMEs exklusives SyncCheck prüft die Synchronität der Eingangssignale untereinander.
Im Clock Mode Master wird die Synchronität zur internen Clock geprüft.
Dieses weltweit einmalige Verfahren erleichtert die Fehlersuche enorm, der aktuelle
Zustand wird pro Eingang im Settingsdialog in Klartext ausgegeben.
® sorgen für eine leichte Erkennung von Fehlerzuständen.
Selbstverständlich lassen sich beliebig viele Geräte kaskadieren und per Wordclock Samplegenau synchronisieren.
Alle Einstellungen werden beim Ausschalten gespeichert.
Der ADI-8 QS ist komplett per MIDI fernsteuer- und konfigurierbar. Der gesamte Zustand des Gerätes, inklusive der Anzeigen der Frontplatte, ist per MIDI abfragbar. Jeder QS kann mit einer eigenen ID versehen werden, was auch eine getrennte Fernsteuerung mehrerer Geräte über nur einen MIDI-Kanal ermöglicht.
Die im Lieferumfang enthaltene Hardware-Remote erlaubt eine Einstellung der Abhörlautstärke direkt vom Arbeitsplatz aus. Eine einmal gespeicherte Referenz-Lautstärke ist jederzeit wieder abrufbar, und natürlich fehlt auch eine DIM-Funktion (-20 dB) nicht.
Im ADI-8 QS benutzt RME sehr hochwertige AD-Wandler von Cirrus Logic, mit herausragendem Rauschabstand und Klirrfaktor. Was sie aber besonders von allen anderen ADCs unterscheidet ist das innovative digitale Filter, welches eine Verzögerung von nur 12 Samples in Single Speed (0,25 ms), 9 Samples in Double Speed (0,09 ms), und 5 (!) Samples in Quad Speed (0,026 ms) verursacht.
Diese Werte sind weniger als ein Viertel dessen was selbst deutlich teurere Geräte aufweisen, und damit ein wichtiger Schritt zur weiteren Reduzierung der Latenz im rechnergestützten Studio. Bei Double Speed und Quad Speed kann man die hier erzeugte Latenz schlicht komplett vergessen. Der DA-Wandler liegt mit 5 bis 10 Sample Delay auf gleichem Niveau, um analoges Digital-Monitoring in echtes Analog-Monitoring zu verwandeln.
Die I64 MADI Card versieht den ADI-8 QS mit einem 64-kanaligen MADI Ein- und Ausgang. Koaxialer und optischer Ausgang arbeiten parallel zum AES/EBU und ADAT Ausgang, geben also die gleichen Daten aus.
Die I64 MADI Card weist je einen MADI Eingang Koaxial und Optisch auf. Die Eingangsumschaltung erfolgt automatisch auf Basis eines erkannten und gültigen Eingangssignales. Redundanz wird ebenfalls unterstützt, da bei Ausfall eines Signals die automatische Eingangsumschaltung sofort auf den anderen Eingang umschaltet.
Der MADI Eingang dient sowohl als optionale Clockquelle (Sektion Clock, OPTN), Signalquelle des DA-Wandlers, und als Durchschleifeingang. Da der ADI-8 QS nur 8 Kanäle belegt, schleift die I64 MADI Card bis zu 56 Kanäle durch. Auf dieser Basis arbeitet die serielle Kaskadierung des QS. Eingehende Daten werden 1:1 zum Ausgang durchgeschleift, nur ein Achterblock wird durch die Daten des ADI-8 QS ersetzt. Auf diese Weise lassen sich bis zu 8 ADI-8 QS (und Micstasy) per MADI seriell verkabeln. Am Ausgang des achten Gerätes stehen dann 64 Kanäle gebündelt in einer Leitung zur Verfügung.
Mit der I64 MADI Card wird der ADI-8 QS auch über MADI fernsteuerbar. Gleichzeitig werden MIDI-Daten per MADI übertragen.
Bei serieller Verkabelung verursacht der MADI I/O eine Verzögerung um 3 Samples. Demzufolge sind im MADI Datenstrom des letzten Gerätes die Daten aller vorgeschalteten Geräte verzögert. Das Problem dieses Versatzes löst die Funktion Delay Compensation.
Eingang AD: 6,3 mm Stereoklinke und 25 pol. D-Sub, servosymmetrisch, komplett symmetrischer Signalpfad
Ausgang AD: 4 x AES/EBU, 2 x ADAT optical, optional MADI
Eingang DA: 4 x AES/EBU, 2 x ADAT optical, optional MADI
Ausgang DA: 6,3 mm Stereoklinke servosymmetrisch bis +21 dBu. 25 pol. D-Sub, symmetrisch bis +24 dBu. DC-gekoppelter Signalpfad
Dynamik AD: 117 dBA
THD AD: < -110 dB (< 0,00032 %)
THD+N AD: < -104 dB (< 0,00063 %)
Überprechdämpfung AD: > 130 dB
Dynamik DA: 120 dBA unmuted
THD DA: < -104 dB (< 0,00063%)
THD+N DA: < -102 dB (< 0,0008%)
Übersprechdämpfung DA: > 110 dB
Eingangspegel für 0 dBFS: +24 dBu, +19 dBu, +13 dBu, +4,2 dBu, jeweils -6 dB in 0.5 dB Schritten per Digital Input Trim
Ausgangspegel bei 0 dBFS: +24 dBu, +19 dBu, +13 dBu, +4,2 dBu, jeweils +/- 6 dB in 0.5 dB Schritten
Ausgangspegel Global: 0 bis -96 dB in 48 Schritten
Samplefrequenz: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, variabel (Sync/Wordclock)
Frequenzgang AD/DA, -0,1 dB: 10 Hz - 23,2 kHz (sf 48 kHz)
Frequenzgang AD/DA, -0,5 dB: < 5 Hz - 44,6 kHz (sf 96 kHz)
Frequenzgang AD/DA, -1 dB: < 5 Hz - 63,4 kHz (sf 192 kHz)
Stromversorgung: Internes Schaltnetzteil, 100 V-240 V AC
Maße (BxHxT) 483 x 44 x 200 mm
Garantie: 2 Jahre
